Неисправности перфоратора не подлежащие ремонту

Видео:Бьет, но не крутит! Ремонт перфоратора Bosch 2-26Скачать

Что ломается в перфораторе

Что ломается в перфораторе чаще всего и по каким причинам – это необходимо знать в первую очередь для того, чтобы поломок было как можно меньше и по возможности их предупредить. Перфоратор работает в весьма сложных условиях, сопровождаемых вибрацией, ударами и большим количеством пыли.

Перфоратор — это непростой электро-механический инструмент

Поэтому первое что можно сделать для уменьшения нагрузок на инструмент – это защитить его от проникновения внутрь через вентиляционные решетки пыли, которая приводит к усиленному износу трущихся и вращающихся частей. Особенно, это касается работ, производимых на потолке или над головой. В этом случае полезно будет использовать пылесос или соорудить импровизированный щит, который будет служить защитным экраном от проникновения пыли внутрь инструмента.

По своему виду все неисправности можно разделить на механические и электрические, на сложные и простые. В основном механические повреждения не представляют особых трудностей для ремонта и часто, определив их, можно устранить самостоятельно, установив причину поломки и заменив испорченную деталь.

Неисправности можно разделить на механические и электрические

Что касается электрической части, то такие неприятности, как обрыв сетевого кабеля или замена вилки устраняется легко, а вот перемотка якоря электродвигателя или ремонт обмотки статора производится лишь в специальных мастерских где имеется соответствующее оборудование.

Самое важное при определении поломки – это уметь разобрать и потом обратно собрать перфоратор. Если у вас нет хотя бы начальных навыков в этом вопросе, то лучше уж обратиться в мастерскую. Под начальными навыками подразумевается умение разбираться в любых механизмах, а не обязательно в перфораторе.

Видео:Перфоратор не крутит / Бош 2-26 китай / Как починить перфоратор / Ремонт перфоратора / Нет вращенияСкачать

Механические поломки перфоратора

Механические поломки перфоратора чаще всего определяются визуально, на звук или на ощущения. Инструмент начинает работать с рывками, появляются непривычные шумы и скрежет, ощущается неприятные запахи, идущие изнутри корпуса.

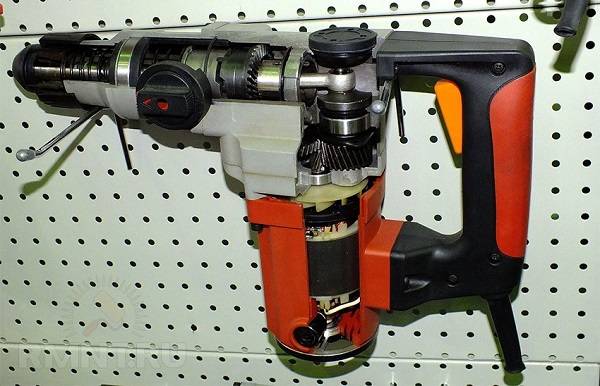

Схема основных деталей перфоратора, которые часто ломаются

Очень часто в перфораторах выходит из строя переключатель режимов работы, который находиться на корпусе инструмента и постоянно подвержен загрязнению. Ремонтируется он легко: для этого нужно снять часть корпуса где он расположен, определить причину неисправности, удалить ее или заменить переключатель на новый.

Также основную часть потока пыли на себя принимают патроны инструмента: быстрозажимной и SDS-Plus. Первый тип (быстрозажимной) начинает требовать больше усилий при зажиме сверла. Чтобы восстановить его работоспособность нужно промыть патрончик в бензине и он снова будет готов к работе.

Патроны инструмента: быстрозажимной и SDS-Plus

Что касается SDS-Plus, то ремонт заключается в продувке сжатым воздухом место посадки режущего инструмента (бура) и в нанесении смазки на хвостовик бура. Вообще, хвостовик любого размера бура перед работой должен всегда протираться мягкой ветошью и смазываться графитовой смазкой.

К механическим поломкам можно отнести выход из строя «пьяного» подшипника ударного механизма и самого механизма в целом. Подшипник, естественно, можно заменить, как можно заменить и некоторые детали ударного механизма: манжету тарана, поршень и шестерни.

Качающийся (пьяный) подшипник HITACHI DH 24 PB 3

В некоторых случаях достаточно заменить лишь смазку в этих деталях. Бывает что разбиваются посадочные места в корпусе перфоратора, где располагаются рабочие детали. Здесь уже дело посложнее и скорей всего будет дорого стоить.

Видео:Вылетает бур из перфоратора, ремонт патрона перфоратора! ✔ Не держит патрон перфоратора.Скачать

Электрические поломки перфоратора

Если вы хотите приступить к работе с перфоратором, а он не включается – просмотрите внимательно всю цепОчку, которая отвечает за включение инструмента: силовой кабель, вилка с розеткой и сам выключатель с фиксатором. Обычно все эти неисправности удаляются легко путем замены деталей цепОчки.

Общая электрическая часть перфоратора Makita

Следующая неисправность – это износ щеток коллектора электродвигателя, которые подлежат также замене. Но бывает что щетки еще в норме, а двигатель не развивает оборотов. В этом случае можно попробовать прочистить сам коллектор с помощью мелкой наждачной бумаги, удалив с его поверхности нагар и грязь.

Коллектор якоря должен быть чистым

Иногда в процессе вибрации откручиваются винты, крепящие некоторые электрические контакты. Винты подтянуть и все будет в порядке. Вообще, если вы уж разобрали перфоратор в целях профилактики проверьте все соединения проводов и контактов!

Конечно, самая неприятная неприятность – это когда из корпуса появляется запах гари и двигатель, при нажатии на выключатель, начинает гудеть и не вращается. Это значить что вышли из строя: либо обмотка якоря или обмотка статора электродвигателя.

Якорь перфоратора MAKITA HR2470

В этом случае, как было упомянуто выше, вам предстоит поход в мастерскую по ремонту перфораторов или электродвигателей в частности.

Нужно всегда помнить, что перфоратор – это непростой электромеханический инструмент, работающий в тяжелых условиях. Поэтому обращаться с ним необходимо аккуратно, с пониманием и без «фанатизма», не создавая дополнительных сложностей при работе с ним.

Видео:Пропал удар на перфораторе?Скачать

Причины поломки перфоратора для списания

Видео:Перфоратор трещит и не крутится \ Вышла из строя предохранительная муфта на 2470 \ ПроскакиваетСкачать

Как разобрать перфоратор или дрель?

Для того, чтобы отремонтировать перфоратор, необходимо знать как правильно и в каком порядке необходимо выполнять разборку устройства.

Многие могут задаться вопросом, для чего это нужно. Ответ довольно прост: если разобрать инструмент на составляющие и найти поломку одной из деталей, то можно приобрести новую и произвести замену запчасти. Большинство также может подумать, что гораздо лучше и быстрее отнести инструмент в соответствующий сервис, и починку сделают за вас. Однако в первую очередь потребуется потратить немало времени на то, чтобы привезти и отвезти инструмент, что крайне расточительно при ограниченных сроках работы; кроме того, это трата лишних средств на починку. Таким образом, осуществляя ремонт самостоятельно, можно сэкономить финансовые средства и время на починку.

Инструкция по разборке:

1. Начинать работу нужно с верхнего узла. Сначала снимается резиновый наконечник, затем шайба, в конце – пружина и шарик.
2. После снятия шарика можно приступить к выкручиванию винтиков, которые удерживают корпус. Далее снимается накладка на ручку (в том случае, если она есть в наличии). Только после проделанных работ отсоединяются провода стартера.
3. Необходимо извлечь щеткодержатель.
4. На данном этапе нужно разъединить редуктор и корпус до того, как образуется зазор. Через этот зазор и будет извлекаться переключатель.
5. На заключительном этапе корпус перфоратора ставится вертикально и фиксируется в одном положении при помощи тисков. Все детали и запчасти аккуратно достаются из него.

Неудаленные загрязнения в дальнейшем могут мешать стабильной работе перфоратора.

Видео:Ремонт перфоратора Зенит, перестал работать перфоратора! Полная диагностика перфоратораСкачать

Механические поломки

При ремонте электрического перфоратора часто возникает потребность в его разборе. Но перед тем, как его начать, надо лишний раз убедиться в том, что неполадки возникли именно в механической части устройства. Разберем подробно, какие неполадки встречаются и как их можно устранить

Неисправности в редукторе

Несвоевременное обслуживание, некачественно выполненный ремонт, эксплуатация перфоратора в запредельных режимах может привести к тому, что из строя может выйти любая деталь, входящая в состав этого механизма. Для выявления дефектов редуктора необходимо выполнить его разборку, промыть детали и после этого выполнить тщательный их осмотр.

Выявленные поврежденные детали необходимо заменить на новые. Затем выполнить сборку редуктора, разумеется, в него требуется уложить смазку. Кстати, марка смазки, должна быть указана в руководстве по эксплуатации.

Неисправность патрона

Если насадка не входит в рабочее положение, то скорее всего причина кроется в патроне. Для устранения этого дефекта нет нужды в разборке инструмента. Как правило, помехи для установки насадки заключаются в том, что внутрь патрона попал какой-либо мусор.

Неисправен переключатель режимов

Для выявления неисправностей в устройстве переключения режимов перфоратор все же придется разбирать. В принципе, дефект можно выявить путем тщательного осмотра механизма переключения.

Ремонт переключателя режимов

В принципе, перечислены основные узлы, в которых чаще всего возникают поломки и требуют ремонта. Между тем существует еще несколько видов дефектов, которые могут возникать по разным причинам. Например, отсутствует режим ударного молотка. То есть, бур вместе с патроном вращается, но ударного действия на рабочую поверхность не оказывает. Чаще всего причиной, в таком случае, выступает плавающий подшипник. Другой причиной этой неисправности может стать повреждение стального бойка. В обоих случаях требуется замена дефектной детали.

Нередки случаи, когда при включении инструмента, двигатель работает, но патрон не вращается. Это происходит чаще всего потому, что заклинило редуктор. Кстати, долго держать перфоратор во включенном состоянии, при неработающем патроне недопустимо, может сгореть обмотка двигателя. Перфоратор придется разбирать и устранять дефекты в редукторе. Они могут быть вызваны или повреждением шестерен, или попаданием в него мусора.

Еще один дефект заключается в том, что патрон не может зафиксировать бур. Такая проблема может возникнуть у инструмента, который уже длительное время эксплуатируется. Причина этой неполадки кроется в износе крепления корпуса фиксатора.

Видео:ЕСТЬ УДАР нет вращения / Ремонт перфоратора EINHELL BT-RH920EСкачать

Возможные неисправности и способы их устранения

Неисправности могут быть также двух видов: связанные с электрической частью перфоратора и механические поломки.

Неисправности электрочасти

Устройство не включается.

Это может быть из-за обрыва провода. Очень часто шнур обрывается возле самой ручки.

Заменить весь кабель или укоротить его часть в том месте, где произошёл обрыв. Если разрыв произошёл где-то посредине, зачистить его от изоляции, соединить части, аккуратно заизолировать шнур.

Плохой контакт элементов пускового механизма.

Такая поломка может произойти из-за окисления или перегорания контактов.

Почистить элементы или заменить на новые.

Поломка гасящего механизма.

От большой нагрузки части этого механизма просто сгорают.

можно подключить двигатель напрямую

Перегорание УУД. Тут без вариантов — нужно менять механизм.

Пробитая обмотка. Такую поломку самому вряд ли удастся исправить. Нужна перемотка.

Внутри видны искры.

Искры могут быть следствием того, что щётки неплотно прилегают к якорю. Такая неисправность возникает по двум причинам: износ щёток или в результате попадания влаги внутрь корпуса щётки отсырели.

Вставить новые щётки или подсушить их почистить мелкозернистой шкуркой.

Это также может свидетельствовать об окислении якоря вследствии попадания влаги.

Важно эту процедуру проделывать аккуратно, чтобы не повредить обмотку. Лучше всего для этого подойдёт ластик или ватный тампон, смоченный спиртом

Из перфоратора пошёл дым.

Визуально осмотреть все элементы. Если проблема в щётках — заменить, в случае заедания мотора — устранить неисправность (ниже в механических повреждениях есть описание).

Механические неисправности

С механическими повреждениями немного сложнее: перфоратор состоит из многих деталей, поэтому сразу установить причину поломки может и не получиться. Главное, внимательно визуально осмотреть все детали, а после выявления поломки аккуратно её устранить. Вот основные возможные повреждения, которые можно исправить своими руками.

Устройство включается, но не долбит.

• Переключатель. Большинство устройств оснащены переключателями режимов работы. Этот механизм и подвержен поломкам. Если перфоратор перестал долбить, скорее всего причина в выработанных пальцах переключателя. Во время работы они постоянно контактируют с вращающимися деталями и это приводит к износу.
• Сломался отросток фиксатора, удерживающий его в корпусе редуктора, что способствует самопроизвольному переключению режимов. Можно и не менять фиксатор, если вас не смущает эта проблема, перфоратор-то все равно будет работать.

Заменить переключатель. Но если подходящего переключателя нет, а работу нельзя остановить, то можно развернуть изношенную деталь на 180 градусов и можно продолжить работу.

Патрон. Эта часть механизма поддаётся наибольшей нагрузки, что может привести к его поломке. Если такое случилось с патроном, то его следует заменить. Единственное, что может продлить срок службы — это профилактический уход за ним: промывание от пыли бензином, чистка от грязи и т. д.
Компрессорное кольцо и боек. Их поломка может произойти из-за больших нагрузок. При сильных нажатиях уменьшается ход бойка, что и приводит к неисправности. При поломке выход один — менять.
Редуктор. При неисправности редуктора нужно его аккуратно разобрать и поочерёдно проверить все детали. Самым уязвимым местом редуктора есть подшипник. Первым делом проверяем его целостность. При необходимости его меняем. Если же он цел, причина может быть в посадочном месте. Оно может выработаться и плохо держать подшипник. В таком случае придётся менять сам корпус перфоратора. Могут прийти в негодность шестерни редуктора. Визуально их легко выявить, но починить не получится — придётся менять.
Утечка масла. При утечке (следует отметить, что такое случается крайне редко) следует заменить сальник. Находится он в шейке корпуса.
На работу может влиять и попадания грязи. Об этом свидетельствует треск или скрежет. Для избежания подобной проблемы, регулярно проводите чистку и смазывание внутренней части перфоратора

Важно использовать смазку только одного типа, такую же, какую использовали до этого.

Видео:Ремонт перфоратора, пропал удар / распространённая поломка, чем смазать механику.Скачать

Замена кнопки и щёток

Щётки в перфораторе поменять достаточно легко, каналы для них в некоторых моделях выведены наружу и закрыты пробками для доступа без разборки инструмента. В ином случае придётся лишь снять корпус электромоторной части инструмента и внимательно осмотреть коллекторный узел. Посадочные места щёток расположены внутри или около пластиковых стоек, удерживающих заглушку заднего подшипника, к ним идёт два провода. Сам механизм крепления и прижатия щёток меняется от модели к модели.

В большинстве случаев для извлечения щёток требуется лишь вытащить щипцами два металлических язычка, открутить пару шурупов или отстегнуть пружинки зажимов. При периодическом осмотре щётки рекомендуется извлекать и проверять на предмет сколов, очищать посадочные канавки от пыли и загрязнений. Будьте осторожны и не путайте левую щётку с правой, соблюдайте их исходное положение при установке. Как правило, щётки притираются под индивидуальным углом, изменение которого либо потребует провести заново притирку, либо приведёт к разрушению графитового элемента.

При замене износившихся щёток важно только подобрать правильный размер и сечение, а затем притереть щётки, поработав двигателем 2–3 минуты без нагрузки в режиме без удара. Сейчас практически каждый перфоратор комплектуется набором сменных щёток, но замену можно также найти и по остаткам уже сработавшихся

Видео:Как починить Bosch GBH 2-28 \ Ремонт перфоратора \ Как обслужить Бош \ Ремонт в БрестеСкачать

Крепления: какими они бывают + (Видео)

Зажимной механизм крепится к валу дрели с помощью следующих способов:

В конструкции резьбового соединения часто применяется дополнительный стопорный винт, представленный на фото ниже. С его помощью обеспечивается надежность фиксации патрона.

Патрон, ключ и стопорный винт для резьбового соединения

Резьбовое соединение обеспечивается посредством идентичной резьбе на валу инструмента и в канале зажимного механизма. Немалое значение играет тип применяемой резьбы в данном соединении, а бывают они метрическими и дюймовыми. Используемая резьба на дрели обозначается с помощью специальной аббревиатуры, которая имеет примерный вид:

Обозначает аббревиатура следующее:

Если в инструменте применяется дюймовая разметка резьбы, то аббревиатура обозначается UNF. В современных моделях дрелей используется дюймовый тип резьбы, так как выбор зажимных механизмов с дюймовой резьбой намного обширнее.

Вал для надежности закрепления зажимного механизма оснащается стопорным винтом, на котором имеется резьба с левосторонней нарезкой. Поэтому вывинчивание винта для снятия патрона осуществляется в направлении хода часовой стрелки.

Менее распространенным способом является крепление патрона с помощью зажимного механизма, основанного на применении конуса Морзе. В данном случае вал представляет собой форму конуса, а зажимной механизм оснащен аналогичной формой во внутреннем канале. Крепление механизма происходит под воздействием силового насаживания устройства на конструкцию вала электромотора инструмента. Маркируются такие механизмы с помощью следующих аббревиатур: B10, B12, B18 и т.д..

Ключевой патрон для дрели с конусным соединением (маркировка)

Буквенное обозначение свидетельствует о маркировке конуса, а цифровое — это диаметр хвостовой части инструмента. Конусное соединение имеет следующий вид, представленный на фото ниже.

Конусные соединители для патронов

Конусный способ крепления является более надежным, так как он выдерживает большие силовые нагрузки, нежели первый вариант соединения. К тому же он прост в применении: легко снимается и также легко одевается на вал.

Выясняем способ закрепления патрона

Для того чтобы выяснить способ закрепления патрона на дрели, необходимо провести внешний осмотр. Специалисты с первого взгляда определяют данный момент, а для малоопытных мастеров имеется маркировка, по которой можно судить о способе закрепления патрона на дрели. Примеры маркировок для конусного и резьбового соединений описаны выше.

Видео:Как починить перфоратор? \ Ремонт перфоратора \ how to repair electric tools \ Обслуживание и ремонтСкачать

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

• сбои в механических узлах и компонентах;
• сбои в электро-динамической «начинке».

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

• ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
• стопорится вращение оси;
• долбит, но не крутит;
• работает только в одном положении;
• насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

• слышен гудящий звук, но роторная ось не вращается;
• наблюдается треск и искры на графитовых щетках;
• корпус нагревается или плавится, а изнутри чувствуется запах гари;
• не включается;
• когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Видео:Как починить перфоратор Макита, Makita HR 2470 не крутит, потёк патрон, потёк сальник, РемонтСкачать

Можно ли самостоятельно отремонтировать?

Если при визуальном осмотре перфоратора не видно поломок, то следующим этапом является его разборка.

Все зависит от того, насколько серьезна поломка и есть ли у вас определенные навыки для починки неисправности перфоратора. Если речь идет о старом инструменте, который служит уже длительный срок и не представляет особой ценности для пользователя, то попробовать и найти неполадки можно и самостоятельно. Кроме того, если поломка видна визуально и имеется представление о том, что нужно делать с инструментом, то самостоятельный ремонт тоже имеет место.

Если же модель перфоратора более современная, купленная сравнительно недавно, и стоит немалых денег, то не всегда рекомендуется браться за работу самому, так как можно сделать еще хуже. Если при первичном осмотре никаких видимых неполадок обнаружено не было, то не рекомендуется осуществлять дальнейший ремонт. Только пользователи с опытом работы и навыками в технике могут заниматься починкой.

Видео:Принесли перфоратор в ремонт, после ремонта! Ремонт перфоратора БОШ 2-26 👍Скачать

Определение неисправностей

Как уже отмечалось, некоторые проблемы можно определить сразу. Главное, понять, в какой части перфоратора образовалась проблема.

Если вы поняли, что проблема в электрочасти, то будьте аккуратны. Проверьте, что перфоратор обесточен, иначе ремонт такого инструмента опасен не только для него самого, но и для вашего здоровья.

Когда перфоратор отказывается включаться, поломка является электрической, и вам следует проверить, не оборвались ли провода. В таком случае сначала определите, где именно оборвался провод, затем замените его или укоротите в месте обрыва.

Если слишком нагружать перфоратор, то может произойти выгорание гасящего механизма. Тогда придется заменять все сгоревшие части.

Если внутри что-то искрится, то, скорее всего, проблема в щетках. Они либо неплотно прилегают к якорю, либо туда попала влага, и они начали окисляться. Тогда оптимальным решением будет заменить их.

Если же вода попала уже и на якорь, то придется аккуратно высушить все, но так, чтобы не испортить еще и обмотку. Для этого используйте ватную палочку и спирт.

Дополнительный признак проблем со щетками – появление дыма. Значит, эти приспособления стерлись, и провода соприкасаются с якорем. В таком случае щетки следует заменить новыми.

Кроме того, дым может значить, что неисправность в моторе – он заедает, нагревается, и от этого появляется дым. Неисправности в механической части в большинстве случаев определяются на слух. Шум и скрежет – основные признаки проблемы в этой части перфоратора. Исправить неприятности здесь намного проще и безопаснее для здоровья.

Самый частый признак, что случилась неполадка – снижение продуктивности. Часто именно из-за поломки переключателя перфоратор перестает долбить. Стоит заменить кнопку включения для дальнейшей работы.

Еще возможным основанием ухудшения уровня работы может быть загрязнение аппарата. Для устранения проблемы необходимо прочистить и смазать прибор.

Кроме того, часто возникают проблемы с самим ударным механизмом. Но чтобы определить точную причину, необходимо обследовать всю часть, поскольку проблема может быть как в сверле, так и в маленьком железном шаре внутри патрона. Поэтому для ремонта ударного механизма следует искать причину во всей механической части прибора.

Видео:Как отремонтировать перфоратор 2 24 Bosch \ Не переключаются режимы \ Ремонт инструментаСкачать

Основные причины возникновения поломок перфоратора

Главным отличием перфоратора от многих других строительных электроинструментов является работа в сильном запылении. Его двигатель охлаждается вентилятором. В охлаждающем воздухе находится много частиц пыли, которые, проникая внутрь инструмента, трутся о якорь и статор, что приводит к их быстрому изнашиванию. Чтобы продлить срок службы этих элементов, необходимо периодически производить их очистку от пыли.

Рисунок 3. Схема статора.

Еще одна частая поломка инструмента связана с механизмом переключения режимов работы (вращение, бой, вращение с боем). Поэтому, если у вашего перфоратора не включается, например, режим вращения, то следует разобрать инструмент и визуально проверить механизм переключения.

Довольно часто поломки перфоратора связаны с патроном, потому что он при работе подвергается сильной нагрузке. Уберечь ваше оборудование от такой поломки можно, периодически очищая патрон от пыли и грязи с помощью ветоши, смоченной в бензине.

Видео:Пропал удар, упала мощность! Как починить перфоратор HR4001C. Ремонт перфоратора SDS MAXСкачать

Замена основных узлов перфоратора

Замену ключевых элементов лучше всего производить до того, как деталь приходит в негодность. Это предохранит инструмент от более тяжёлых повреждений, исправление которых обойдётся дороже и отнимет больше времени. Наиболее часто приходится выполнять замену:

Как сменить подшипники

Если во время профилактического осмотра на подшипнике заметны потёки смазки, он трещит или хрустит при прокручивании вручную, это значит, что его пора заменить. Демонтаж подшипника производится при помощи специального съёмника, состоящего из винтовой части и приспособления для захвата корпуса гильзы подшипника. Затяжка резьбы создаёт усилие, которое снимает подшипник с вала.

Съёмник приводится в действие вращением резьбовой штанги

Установка нового подшипника на рабочее место производится с набивкой резиновым или деревянным молотком

При установке важно не допустить перекоса оси подшипника относительно оси вала. Смазка на деталь наносится после установки

Как меняется кнопка пуска

Чтобы заменить кнопку пуска, необходимо снять крышку, закрывающую электрооборудование перфоратора. Затем следует отсоединить контакты проводников, подключённых к ней, и вытащить корпус кнопки из посадочного места. На это место установить новую кнопку, подсоединить контакты и собрать всё в обратном порядке.

Кнопка включает мотор и регулирует его обороты

Как вытащить и поменять щётки

Замена угольных щёток коллектора осуществляется электромонтажной отвёрткой. Если открутить крышку, появится доступ к щёткам. Каждая деталь поочерёдно извлекается из гнёзд щёткодержателя. В некоторых моделях различается устройство прижимного механизма, как правило, это спиралевидная пружина, которую надо во время замены снять.

Для извлечения щёток необходимо отогнуть спиральную пружинку

Как произвести ззамену патрона

В большинстве случаев патрон можно отремонтировать. Если износ отдельных деталей превысил допустимые пределы или повреждены резиновый пыльник и пластмассовая юбка, целесообразнее поменять патрон целиком.

Замена патрона перфоратора производится с помощью отвёртки

Процедура замены патрона понятна из описанного выше порядка разборки перфоратора.

Видео:Ремонт перфоратора MakitaСкачать

Повседневный уход и хранение

Чтобы инструмент исправно служил мастеру долгие годы, при эксплуатации рекомендуется:

запускать прибор «в холостую» до начала работы

Если перфоратор подает признаки поломки – работу прекращают и начинают диагностику.
Завершив работу, позаботьтесь о чистоте перфоратора – важно помнить электроприборы «не любят» воду, чистку проводят пылесосом и ветошью.
Если перфоратор работает на морозе или перенесен в помещение с улицы, не запускайте его сразу. Дайте узлам «прогреться», а смазке оттаять.
Переносить перфоратор в специальном коробе или чемоданчике (обычно идет в комплекте), чтобы избежать попадания пыли и строительного мусора.

Таким образом, если соблюдать объективные меры предосторожности и правила эксплуатации перфоратора, он прослужит долго и без поломок. Если же неприятность все же случилось – предложенные советы мастеров помогут определить суть проблемы и своевременно устранить поломку

Видео:Самые слабые места....! Перфоратор Макита HR24-70 Почему не работает !?Скачать

Как разобрать перфоратор

Разбирайте перфоратор последовательно. Внимательно осматривайте все детали. Даже если вы ищите проблему в одном узле, можете найти повреждённые детали в других узлах. При разборе инструмента следует чистить корпус от пыли и грязной смазки.

Как разобрать патрон и вытащить застрявшую оснастку

Начинайте с разбора патрона, чтобы он не мешал снятию корпуса редуктора.

Снимите резиновый пыльник 1, стопорное кольцо 2 и пластиковый пыльник 3.

Далее, будьте внимательны, так как в пазах втулки под фиксирующей шайбой 4 находится шарик. Он может выскочить.

Если из патрона не вытаскивается бур или другая оснастка, есть два варианта решения этой проблемы:

• зажмите оснастку в тиски. Слегка пошатывая перфоратор, тяните его на себя;
• зажмите перфоратор в тиски через резиновые прокладки, чтобы не повредить пластиковый корпус. Конец оснастки зажмите газовым ключом. Постукивайте молотком по ключу в направлении оси оснастки.

Второй вариант используется в крайнем случае. Если после нескольких ударов бур или зубило не удалось вытащить, прекратите. Можете повредить перфоратор. Разберите патрон и редуктор. Выколоткой попробуйте выбить оснастку. После такой процедуры, скорее всего, потребуется замена растровой втулки. Чтобы в дальнейшем не было такой проблемы, смазывайте конец оснастки.

Как снять переключатель режимов

В одних моделях перфораторов переключатель снимается поворотом в крайнее правое положение, в других — в крайнее левое. Рассмотрим крайнее правое положение.

Переключатель режимов поставьте на удар. Если режима удара нет, в удар со сверлением.

Потяните на себя, подденьте отвёрткой и снимите.

Разбор электрической части перфоратора

1. Открутите и снимите заднюю крышку.
2. Открутите болты крепления сетевого шнура.

Извлеките кнопку и провода из своих пазов.

Разбор механической части перфоратора

Снимите пластиковый корпус редуктора. Вы увидите алюминиевый корпус со вставленным в него пьяным подшипником, промежуточным валом, растровой втулкой.

Чтобы демонтировать косозубую шестерню, снимите стопорное кольцо и подшипник специальным съёмником.

Для демонтажа прямозубой шестерни нужно снять стопорное кольцо и пружину на другом конце вала.

Втулку снимите с гильзы.

Внутри гильзы стоит боёк. Он вытаскивается гнутой жёсткой проволокой.

Видео:Ремонт перфоратора BOSCH GBH 2-26 DFRСкачать

Дефекты перфоратора для списания

Существует несколько самых распространённых неисправностей перфоратора, которые при желании владелец может устранить самостоятельно. Речь идёт о том инструменте, у которого уже вышел гарантийный срок. Если же гарантия ещё действует, перфоратор нужно нести в гарантийную мастерскую. Обратите внимание, купить запчасти для перфораторов Вы можете на сайте http://toolparts.com.ua, посмотрите ассортимент и цены прямо сейчас, перейдя по ссылке.

Видео:Ремонт перфоратора. Перфоратор не включаетсяСкачать

Основные неисправности инструмента

1. Перфоратор при нажатии кнопки «Пуск» не включается. Как правило, это обрыв цепи или отошёл контакт пусковой кнопки. Чтобы удостовериться в этом следует «прозвонить» цепь при помощи мультиметра. Процедура осуществляется при отключении от электросети.
2. Если цепь и кнопка исправны, проблема может заключаться в двигателе. Нужно вскрыть корпус перфоратора и проверить движок на наличие явных повреждений, запаха гари или заклинивания ротора.
3. Износ щёток – следующая по списку поломка, которая может произойти с электроинструментом. При долгой эксплуатации перфоратора щётки укорачиваются и перестают оказывать нужное давление на коллектор. Щётки можно купить в магазине и самостоятельно их заменить.
4. Повреждение статора или якоря относится к серьёзным неисправностям. Пробой требует перемотки, а эту работу может выполнить только специалист.
5. Усилились шум и вибрация. Причин может быть несколько: истёрлись подшипники, перекосились шестерёнки или на них появился люфт. Данную неисправность можно устранить самостоятельно.
6. Бур перфоратора требует постоянной смазки. Если работать без неё, очень скоро из строя выйдут уплотнительные кольца, а там и до бойка недалеко. Пренебрежение смазкой приведёт к тому, что перфоратор придётся выбросить.
7. Боёк может сломаться, если пользователь слишком сильно давит на перфоратор. Это обусловлено тем, что давление принудительно ускоряет ход бойка, который вынужден толкать бур. Поэтому чрезмерное давление на электроинструмент нежелательно.

Видео:Ремонт перфоратора. не переключается в режим сверления Makita HR 2450‎ ( Мастер Данило П 26-8 Р)Скачать

Как предотвратить поломку

Как известно, вечного ничего нет. Поэтому даже самый качественный перфоратор когда-нибудь выйдет из строя. Но при неправильном обращении с инструментом поломка возникнет намного раньше, нежели при грамотной эксплуатации и бережном хранении.

Чтобы продлить срок службы электрооборудования, нужно соблюдать следующие рекомендации:

• Не допускать перегрева двигателя.
• Работать аккуратно.
• Нельзя работать непрерывно, агрегату требуется отдых.
• Необходимо вовремя производить техническое обслуживание.
• Запрещается хранить инструмент в сыром или запылённом помещении.
• После каждого использования следует протирать оборудование от пыли мягкой тканью.

Видео:Перфоратор Makita 2470 не включается - РЕМОНТСкачать

Как выбирать оборудование

При выборе потенциальный покупатель должен учесть интенсивность использования перфоратора. Если инструмент приобретается для регулярных работ, следует обращать внимание на профессиональные модели, имеющие большую мощность (15 Дж) и прочный корпус.

Нецелесообразно покупать слабый перфоратор – его производительность такая же, как и у обычной дрели. Выполнить полноценный ремонт с таким оборудованием невозможно. Кроме того, маломощные электроинструменты очень быстро выходят из строя.

Скорость вращения шпинделя для перфораторов не так важна, как для дрелей, поэтому обращать внимание на неё вовсе не обязательно. Для работы с большими насадками вполне достаточно 500 об/мин. А вот частота ударов для перфоратора очень важна, так как от неё зависит качество и скорость бурения.

В перфораторе может быть 1, 2 или 3 режима:

• сверление;
• ударное сверление;
• сверление + ударное дробление.

Перфоратор с 1 режимом мало чем отличается от обычной дрели.

Нет ничего вечного. И самые надежные перфораторы Bosch со временем начинают ломаться. Но любую неисправность можно отремонтировать своими руками, если иметь подробное руководство по выполнению ремонтных работ. Ниже мы предлагаем вам пособие по обнаружению неисправностей в перфораторах Bosch и методику их устранения.
Основными причинами появления поломок являются:

• неаккуратная работа с инструментом;
• неправильное хранение перфоратора;
• большие нагрузки при работе на рабочие органы при долблении или сверлении;
• перегрев инструмента;
• длительная работа без перерыва;
• несоблюдение сроков проведения технического обслуживания.

Условно неисправности можно поделить на механические и электрические.

Далее мы рассмотрим неисправности по их принадлежности, разделив на неисправности по механической и электрической части.

Механические неисправности перфоратора Bosch

При появлении механических неисправностей в работе инструмента появляется посторонний неприятный звук, усиливается искрение в районе коллектора, появляется запах гари, инструмент излишне греется, его мощность падает в зависимости от длительности работы и воздействия на материал.

Все неисправности рассмотрим на схеме перфоратора Bosch 2-26. Остальные модели, такие как Bosch 2-20, 2-24, отличаются конструкцией промежуточного вала, установкой различных пьяных подшипников.

Перфоратор перестает долбить, но сверлит

Перфоратор не долбит под нагрузкой или в холостом режиме по следующим причинам:

• износились резиновые кольца ударника, бойка, поршня;
• развалилась обойма подшипника качения;
• разрушился цилиндр, боек ствола ударного механизма;
• срезало шлицы муфты сцепления, установленной на промежуточном валу;

Перфоратор перестал сверлить, но долбит

Основные причины, при которых перфоратор долбит, но не сверлит, это:

• ослабела сила конической пружины, прижимающая муфту сцепления;
• стопорный ролик не фиксирует большую шестерню вала ствола;
• не держит механизм фиксации инструмента в стволе;
• Перфоратор не долбит и не сверлит.

Основными причинами, при которых перфоратор не долбит и не сверлит, являются:

• срезанные зубья на малой шестерне ротора или на большой шестерне промежуточного вала;
• не работает электродвигатель перфоратора;
• нет питания на электродвигатель перфоратора.

Теперь обо всем по порядку

Рассмотрим варианты, при которых перфоратор не долбит, но сверлит

Износ резиновых колец на ударнике, бойке, поршне.

Данная причина появляется постепенного, по мере износа резиновых колец. Сначала удар ослабевает, затем пропадает вообще.

Неисправность устраняется путем замены указанных резиновых колечек на новые.

При любом ремонте перфораторов, его узлов, замене подлежат все резинотехнические изделия.

Ремкомплект резиновых уплотнительных колец к перфоратору Bosch 2-26

Развалилась обойма подшипника качения (пьяный подшипник)

При разрушении пьяного подшипника поз.830 вращательное движение промежуточного вала не может преобразовываться в поступательное движение цилиндра в ударном механизме.

Устраняется путем полной замены подшипника качения.

Подшипник качения

Разрушились цилиндр, ударник, боек ствола ударно механизма

Бывают случаи, когда закусывается ударник в цилиндре поз.26, что приводит к разрушению цилиндра и невозможности создания давления воздуха в стволе ударного механизма. И вторая причина: разрушение или поломка бойка поз.28, приводящая к искривлению детали и невозможности передачи ударного импульса.
Поломки устраняются полной заменой вышедших из строя деталей.

Боек заклинило в поршне, разрушение поршня

Срезало шлицы муфты сцепления поз.67, установленной на промежуточном валу

Неисправность устраняется ремонтом муфты сцепления либо ее полной замены.
При производстве ремонта на муфте сцепления запиливаются сработанные зубья. Для исправления этого дефекта используется круглый надфиль и бормашина. Муфту зажимают в руке, а бормашиной с соответствующим надфилем выправляют профили зубьев. Аналогично дорабатывают шлицы и на промежуточном валу.

Восстановление зубьев муфты сцепления промежуточного вала

Рассмотрим варианты, при которых перфоратор сверлит, но не долбит

Ослабла сила конической пружины, прижимающей муфту сцепления

Когда сила давления пружины поз.50 уменьшается, муфта сцепления проскальзывает на промежуточном валу, не передавая вращение от малой прямозубой шестерни на большую шестерню поз.22 вала ствола поз.821 ударного механизма. Кстати, на разных моделях Bosch муфты сцепления устроены по разному.

Детали узла передачи момента вращения и поступательного импульса

Стопорный ролик не фиксирует большую шестерню вала ствола

Большая шестерня поз.22 крепится на валу ствола поз.01 роликом поз.88, прижимается к буртику вала конической пружиной поз.80 и фиксируется стопорным кольцом поз.85.

Причиной может быть ослабление усилия конической пружины поз.80, разрушение стопорного кольца поз.85, выпадение фиксирующего ролика поз.88.

Шестерня поз.22 на валу поз.01 ствола поз.821 узла ударного блока

Не держит бур механизм фиксации инструмента в стволе перфоратора

В перфораторах Bosch используются патроны двух типов: SDS-plusи SDS-max. Разница в конструкции фиксирующего механизма.

Причина в износе усиков растровой втулки патрона, что приводит к невозможности передачи ударного импульса на рабочий инструмент перфоратора.

Хвостовики инструмента патронов перфоратора Bosch 2-26

Рассмотрим варианты, при которых перфоратор не сверлит и не долбит

Срезало зубья на малой шестерне ротора

Происходит проворачивание шестеренок со срезанием зубьев на одной из них, чаще на малой.

При заклинивании рабочего инструмента и неправильной работе муфты сцепления происходит износ или полное разрушение зубьев шестерен на валу перфоратора и промежуточного вала.

В данном случае меняется полностью ротор или большая шестерня промежуточного вала.

Ротор перфоратора bosch 2-26 со срезанными шлицами

Не работает электродвигатель перфоратора

Причинами не работающего электродвигателя могут быть:

• короткое замыкание в роторе, статоре;
• разрушения угольных электрощеток;
• ослабление крепления щеткодержателей;
• выгорание ламелей на коллекторе ротора;
• обрыв обмоток ротора или статора.

Устраняются перечисленные неисправности ремонтом (перемотка вручную обмотки, замена коллектора и распайка выводов обмоток) или заменой ротора, статора, угольных электрощеток на новые.
Основная часть неисправностей электрической части перфоратора Bosch 2-26 подтверждается увеличивающимся искрением в районе коллектора.

Длина исправных электрощеток не может быть меньше 8 мм. При замене одной щетки, вторая должна меняться автоматически.

Обмотки ротора или статора могут быть перемотаны самостоятельно своим рукам в домашних условиях.

Сгоревший коллектор ротора перфоратора Bosch

Нет питания на электродвигателе перфоратора Bosch

Причина данной неисправности в обрыве провода, подающего питание к электродвигателю. Чаще всего обрыв происходит в месте входа кабеля в перфоратор. Провод следует заменить на новый или отремонтировать. Неисправность можно определить при помощи тестера. Если нет тестера, неисправность можно найти с использованием фазы питания и отвертки с индикаторной неоновой лампой. Подключая по очереди провода питания, на другом конце при помощи неоновой отвертки определяете наличие или отсутствие фазы.

Не работает кнопка включения перфоратора. Определяется тестером на КЗ.

Чаще всего к выходу из строя кнопки перфоратора приводит короткое замыкание конденсатора фильтра. Лучше всего кнопку заменить на новую.

Шнур питания поз.5 на входе в инструмент

Общие электрические неисправности перфоратора Bosch 2-26

Выход из строя перфоратора по электрической части сопровождается появлением запаха гари, сильным нагревом инструмента при работе, появлением большого искрения в районе коллектора ротора перфоратора, плохим срабатыванием переключателя реверса.

На работу перфоратора оказывает влияние состояние угольных щеток, надежность крепления щеткодержателей и их правильная установка.

Запах гари появляется при коротком замыкании статора или обмоток ротора.

Падение мощности перфоратора при увеличении нагрузки характерно при обрыве в обмотках ротора или при малой длине угольных щеток.

К нагреву перфоратора чаще всего приводит короткое межвитковое замыкание в статоре или роторе.

Большое искрение в районе коллектора вызвано межвитковым замыканием ротора или выгоранием ламелей коллектора.

Нарушение работы переключателя реверса происходит из-за подгорания его контактов.

Но главная причина всех поломок, несвоевременное выполнение технических регламентных работ и замены угольных щеток.

Угольные щетки требуют замены после 70 часов работы или при изнашивании до 8 мм по длине.

Общий вид и габариты угольных щеток перфоратора Bosch

Мы привели основные причины выхода перфораторов Bosch из строя.
Возможно, мы описали не все поломки перфораторов Bosch.

Если вы знаете другие неисправности у перфораторов Bosch 2-20, 2-24, 2-26, поделитесь с нами.

Видео замены растровой втулки в патроне Бош 2-26

Видео замены якоря в перфораторе Bosch 2-26

Строительная сфера ежедневно развивается и пополняется новыми инструментами. Уже на протяжении нескольких лет в топе электроинструментов оказываться перфоратор. По сути, это обычная дрель, которая оснащена ударным эффектом. Ежедневно каждый второй работник сталкивается с неисправностями.

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

• Повышенный износ рабочего элемента;
• Появление трещин на ручке и корпусе;
• У аккумуляторных моделей батареи недолговечны;
• Частые перегибы провода у электрических моделей;
• Неполадки ударного механизма и его взаимодействия с обычным;
• Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

• Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
• Стопорный ролик перестал фиксировать большую шестерню вала;
• Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

• Короткое замыкание, которое привело к сгоранию ротора или статора;
• Полный износ угольных электрощеток;
• Держатели щеток ослабли и не держат их;
• Выгорели ламели на коллекторе;
• Оборвалась обмотка на роторе или статоре;
• Поломка аккумулятора;
• Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Перфоратор пробуксовывает

Причина этому – ослабленная муфта. Достаточно подтянуть ее или же произвести замену.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Перфоратор не крутит под нагрузкой

Скорее всего, нагрузка не соответствует дозволенной норме, в результате чего возникает данный дефект.

Устройство перфоратора, схема сборки и список запчастей

Инструмент состоит из однофазного двигателя и ротора. За вращательные движения отвечает шестерня, расположенная на вале якоря. Между ними имеются подшипники, один из которых «пьяный», именно он передает движения на работающие детали.

Ремонт перфоратора бочкового

Данная процедура не отличается от ремонта обычного перфоратора. Стоит учесть, что двигатель и вал расположены вертикально.

Как починить перфоратор своими руками

Процедура ремонта в домашних условиях является оптимальным решением и обойдется дешевле, чем услуги сервисных центров. Ремонт инструмента стоит дорого и не факт, что попадется добросовестный мастер. Прежде чем задуматься, как сделать перфоратор, стоит обзавестись необходимыми инструментами, запастись теоретическими знаниями, как разобрать и собрать перфоратор. После окончания ремонта запустите в щадящем режиме.

Заключение

Независимо от приобретенной модели, принцип устранения неполадок практически идентичен и не требует особых навыков. Отремонтировать своими руками – более чем реально!
