Неисправности токоизмерительных клещей м266 не подлежащие ремонту (5 видео)

Поломки клещей электроизмерительных. Что такое токовые клещи и зачем они нужны

Токовые клещи обязательно должны быть в арсенале электрика и очень хорошо если они есть и у вас. В зависимости от модели они могут выполнять те же функции, что и обычные мультиметры. Это функции измерения постоянного и переменного напряжения, сопротивления цепи и т.д.

Токоизмерительные клещи почему то не пользуются популярностью у людей, а зря. Знать значение тока также необходимо, как и знать величину напряжения во время поиска какой-либо неисправности, например, при срабатывании автоматического выключателя. Может он срабатывает от перегрузки. Обычным мультиметром не электрик наврятли сможет померить потребляемую нагрузку.

Содержание

Для чего нужны токовые клещи?
Какие бывают токовые клещи?
Из чего состоят токовые клещи?
Как пользоваться токовыми клещами?
Дополнительные функции токовых клещей
Принцип работы
Конструкция
Правила безопасности при работе
Порядок измерений
Полезная «хитрость»
Пример использования
Инструкция как пользоваться токоизмерительными клещами
Зачем нужны клещи токовые
Методы измерения
Токовые клещи переменного тока
Токовые клещи постоянного тока
Измерение токовыми клещами
Измерение тока, протекающего по одному проводнику
Одновременное измерение тока, протекающего по нескольким проводникам
Усиление слабых сигналов
Токовые клещи с цифровой индикацией
Токовые клещи для подключения к мультиметрам и осциллографам
Дополнительные возможности токовых клещей

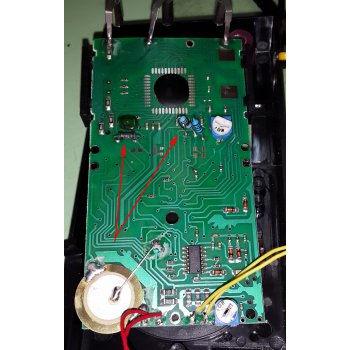

Мультиметр DT266 сгорели резисторы
Объявления на НН.РУ — Техника
💥 Видео

Для чего нужны токовые клещи?

Из названия уже понятно, что токовые клещи нужны для измерения электрического тока. Их устройство позволяет произвести измерение тока без разрыва электрической цепи, т.е. на работающей электроустановке без ее остановки и производства дополнительных монтажных работ.

Как мы помним из школьной физики, что амперметр необходимо подключать в цепь последовательно, чтобы произвести измерения тока. Так работает обычный мультиметр, а вот токовые клещи работают по другому.

Они имеют магнитопровод в форме клещей, с помощью которого можно обхватить проводник и узнать величину протекающего по нему тока.

Какие бывают токовые клещи?

Они бывают со стрелочной индикацией. Это когда измеряемое значение тока фиксируются по отклонению стрелки на определенной шкале.

Еще бывают с цифровой индикацией. Это когда измеряемое значение тока выводится на дисплей, что реализовано на современных моделях.

Также эти устройства можно разделить по виду измеряемого тока. Обращайте на это внимание перед выбором модели.

Есть клещи, которые могут измерять и переменный и постоянный токи. Они немного дороже, но зато вы без проблем можете измерить утечку постоянного тока, которая разряжает аккумулятор в вашем автомобиле.

И есть модели, которые могут измерять только переменный ток. Они конечно подешевле, но зато вы тут ограничены измерениями только в сети переменного тока.

Из чего состоят токовые клещи?

Практически все такие устройства состоят из следующих элементов:

Магнитопровод в форме клещей.
Кнопка раскрытия клещей для обхвата проводника.
Гнезда для подключения измерительных щупов.
Ручка переключения режимов измерения.
Электронный дисплей для вывода информации.
Кнопка фиксации результатов измерения.
Измерительные щупы, которые подключаются к соответствующим гнездам.

Как пользоваться токовыми клещами?

Здесь ничего сложного нет. Следуйте этому алгоритму:

переводите ручку переключения режимов в нужное положение;
нажимаете на кнопку раскрытия клещей;
обхватываете одиночный проводник в сети переменного тока или в сети постоянного тока;
расположите токовые клещи перпендикулярно плоскости проводника;
отпускаете кнопку, таким образом, закрывая клещи и замыкая цепь магнитопровода устройства;
снимаете с дисплея измеренные показания тока.

Запомните! Измерять ток можно только на отдельном одиночном проводнике. Только тогда вы получите правильное значение тока. Если вы клещами обхватите весь провод (фазный + нулевой проводники), то тогда вы получите сумму токов протекающих по этим обоим проводникам. Тут в идеале у вас должен высветиться нуль. Однако если прибор покажет какое-нибудь маленькое значение тока, то это будет означать, что в вашем оборудовании есть небольшая утечка тока, равная полученному значению.

Дополнительные функции токовых клещей

Практически все модели токоизмерительных клещей снабжены дополнительными функциями. Это как я уже писал выше возможностью измерения постоянного и переменного напряжения, сопротивления цепи, температуры и т.д. Поэтому они могут заменить обычные мультиметры. Прежде чем покупать мультиметр хорошо подумайте, может стоит приобрести токоизмерительные клещи.

Надеюсь, что теперь вы поняли что такое токовые клещи и за чем они нужны.

Разработчики:
Собрать все это очень легко! Даже ваши девушки ничего не перепутают — все разъёмы разные!
Начальник с гордостью:
Они у меня умненькие, они переходники найдут.

Назначение большинства электроприборов известно многим людям: практически все знают, что измеряют вольтметром, а что амперметром. Мало у кого возникнет вопрос: «Для чего нужен паяльник?» Однако, даже не у каждого электрика в инструментарии есть токовые клещи. Этот инструмент является очень полезным и способен сильно сократить время электротехнических работ. Дополнительно этот прибор можно использовать для измерения напряжения и частоты тока в цепи. С его помощью также можно измерить мощность в цепи, фактическую нагрузку в сети и даже осуществить проверку электросчетчиков, например, сверку показаний с фактическим потреблением. В этой статье описывается принцип работы инструмента и рассказывается как пользоваться токоизмерительными клещами (ТК) на примере моделей DT 266 FT и Fluke. Эта инструкция будет применима практически ко всем подобным устройствам.

Видео:Токоизмерительные клещи марки М266.Обзор всех режимовСкачать

Принцип работы

Как следует из названия ТК или клещи Дитце предназначены для измерения силы переменного тока в цепи без ее разрыва. В основе работы токоизмерительного инструмента лежит принцип простейшего трансформатора тока. В этом случае первичной обмоткой является шина или кабель с измеряемым током, а роль вторичной играет захват клещей, внутри которого расположена вторая многовитковая обмотка, намотанная на магнитопровод из ферромагнитного материала. Переменный ток в проводе (первичной катушке) создает переменное магнитное моле, силовые линии которого проходят через вторичную обмотку, возбуждая в ней ЭДС, пропорционально величине тока в первой катушке. Таким образом, измеряя возникающую ЭДС, можно найти силу тока в первой катушке (проводе).

Видео:Токоизмерительные клещи М266ССкачать

Конструкция

Современные токоизмерительные клещи вне зависимости от производителя и модификации содержат следующие элементы: магнитопроводы с подвижной скобой-рычагом, переключатель диапазонов измерений, экран, выходные разъемы для щупов (в этом случае клещи могут быть использованы как обычный мультиметр) и кнопку фиксации токовых измерений (фото ниже).

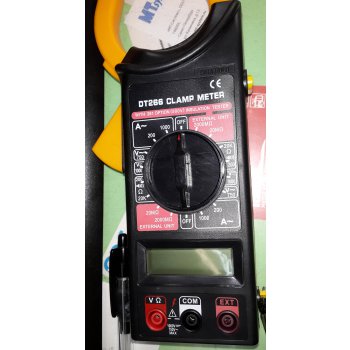

Рисунок 1 – ТК S-line DT 266 FT

Большинство современных токовых измерителей также включают в себя внутренний трансформатор с диодным мостом. В этом случае выводы вторичной обмотки подключаются через шунт. В зависимости от диапазона измеряемых сил токов, токовые клещи могут быть одноручными (для напряжений до 1000 В) и двуручными с дополнительными изолированными ручками (для напряжений от 2 до 10 кВ включительно). Токоизмерительные устройства, предназначенные для измерений более 1 кВ, имеют длину изолятора на менее 38 см, а рукояток – не менее 13 см.

Как правило, на корпусе прибора указывается категория безопасности и максимальный измеряемый ток. Например:

CAT III 600 V – это означает, что прибор защищен от кратковременных бросков напряжения внутри оборудования при эксплуатации в стационарных сетях с напряжением до 600 В.
CATIV 300 V – это означает, что прибор защищен от бросков напряжения внутри оборудования первичного уровня электроснабжения напряжением до 300 В. Примером такого оборудования может служить обычный электрический счетчик.

Видео:Токовые клещи ремонтСкачать

Правила безопасности при работе

Токоизмерительные клещи разрешается использовать только в закрытых помещениях или на открытых пространствах в сухую погоду. Измерять силу тока можно как на кабелях, покрытых изоляцией, так и на оголенных. Перед использованием человеку необходимо надеть защитные перчатки, а под ноги подложить диэлектрическое основание и надеть специальные ботинки.

Видео:Бюджетные токовые клещи с функцией мультиметра. Как пользоватьсяСкачать

Порядок измерений

Как правило, использование токоизмерительных клещей не вызывает особых трудностей. Перед тем, как пользоваться инструментом, стоит уделить большое внимание технике безопасности, о чем было сказано ранее.

Как правильно пользоваться токоизмерительными клещами:

Установить требуемый диапазон на переключателе.
Нажать на кнопку раскрытия магнитопровода.
Обхватить одиночный проводник в сети переменного или постоянного тока (если такая возможность поддерживается прибором).
Расположить токовые клещи перпендикулярно направлению провода.
Снять показания с дисплея.

Часто трудность использования токоизмерительных клещей заключается в выделении одиночного проводника: при попытке снять показания с обычного кабеля, идущего из розетки, на экране должен высветиться ноль. Это происходит потому, что токи фазного провода и нулевого проводника равны по величине и противоположны по направлению. Следовательно, магнитные потоки, создаваемые ими взаимно компенсируются. Если же токовые показания отличны от нуля, то это свидетельствует о наличии , величина которой равна полученному значению. Поэтому для измерений нужно найти место, где провода разделяются и выделить одиночную жилу. В качестве такого места можно использовать распределительный щит или место подключения фазового провода к автоматическому выключателю. Тем не менее это не всегда можно сделать, что ограничивает область применения токоизмерительных клещей.

Если в процессе измерений на экране высвечивается единица, то это говорит о том, что значение силы тока в проводе находится за пределами диапазона измерений. В этом случае необходимо увеличить диапазон токовых измерений с помощью переключателя. При проведении измерений в труднодоступных местах можно использовать кнопку Hold. С ее помощью можно зафиксировать результат последнего измерения и посмотреть его, убрав клещи. Нажав на Hold второй раз, можно сбросить значение.

Наглядно увидеть, как работать токоизмерительными клещами, Вы можете на видео инструкции ниже:

Правильное использование инструмента

Видео:Электроизмерительные клещи ЮНИТ-202. Ремонт, обзор и немного лирики.Скачать

Полезная «хитрость»

Если требуется измерить малое значение силы тока, то необходимо сделать несколько витков провода на разомкнутом магнитопроводе, а переключатель диапазонов установить на минимум. После этого необходимо снять показания, а для определения фактического значения разделить полученное число на количество намотанных витков.

Видео:Как пользоваться токовыми клещами. Как измерить ток. Для тех, кто не держал в руках токовые клещиСкачать

Пример использования

Приведем пример того, как пользоваться токоизмерительными клещами при измерении нагрузки в сети 220 В, например в квартире. В этом случае переключатель необходимо установить в положение AC 200. Далее необходимо токовыми клещами обхватить изолированный проводник и снять показания. После этого полученную величину силы тока нужно умножить на напряжение в сети 220 В. Например, если прибор показывает 5 А, то потребляемая мощность в сети составит P = U * I = 5 * 220 = 1100 Вт или 1.1 кВт. Полученное значение можно использовать для проверки работы приборов учета электроэнергии.

Напоследок предлагаем просмотреть видео, на котором наглядно показывается, как пользоваться токовыми клещами DT-266 и Fluke 302+, достаточно популярными на сегодняшний день:

Нравится( 0 ) Не нравится( 0 )

Если вы не знаете как пользоваться токоизмерительными клещами, то смело читайте данную статью. Здесь вы найдете инструкцию по их эксплуатации, снабженную подробными фотографиями. Тут я использовал модель, которая на данный момент оказалась у меня под рукой. Это токовые клещи Fluke 302+. Данную инструкцию можно применить практически к любым подобным устройствам.

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю . К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

CAT III 600 V — это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
CAT IV 300 V — это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: «Дополнительные функции токоизмерительных клещей «.

Сегодня нам так не хватает улыбок:

Сидят два электрика на столбе. Мимо них идет старушка.
Первый электрик:
— Бабуль, подай, пожалуйста, провод.
Старушка:
— Какой, милай, этот?
Электрик:
— Нет, бабуль, другой.
Старушка подает.
— На, сынок.
Первый электрик второму:
— Я же говорил, что «ноль» , а ты — «фаза», «фаза» .

При оценке состояния действующих электроустановок или выполнении ремонтных работ под напряжением электрикам приходится замерять и сравнивать значения токов, протекающие по различным цепочкам. Это позволяет анализировать оперативную схему, своевременно устраненять возникающие неисправности.

Довольно часто все это необходимо выполнять без разрыва электрических цепей чтобы не нарушить технологический процесс питания потребителей электроэнергией.

Замерять токи нагрузок без прекращения электроснабжения можно двумя способами:

1. обыкновенными амперметрами, создавая через них вначале обходные шунтирующие цепочки и вводя в работу за счет искусственного разрыва тока в заранее подготовленном месте. По окончании замеров требуется восстанавливать электрическую схему, выполнить в обратном порядке все предыдущие технологические операции;

2. с помощью специально предназначенного для этого инструмента — токовых клещей.

Первый метод измерения сложен, трудоемок, опасен, требует высокой квалификации работников, хорошей предварительной подготовки. Поэтому им стараются пользоваться только в крайних случаях, а в повседневной практике измерения выполняют токовыми клещами.

Какие существуют типы токоизмерительных клещей

Чаще всего на практике встречаются с постоянным (выпрямленным) или переменным синусоидальным током. Для обоих этих видов созданы различные конструкции клещей, которыми можно измерять величину и даже направления протекания мощности без разрыва схемы питания потребителей в действующей электроустановке.

Фотография ниже демонстрирует замер отклонения угла вектора тока от направления базового напряжения в измерительных цепях защитных устройств.

Способ замера токов утечек через нарушенную изоляцию электрооборудования автомобиля с помощью клещей постоянного тока и амперметра показан на фотографии.

Используемая схема замера собрана таким способом, что сами клещи показывают ток, протекающий по проводу, подключенному к зажиму амперметра. Оба прибора демонстрируют одну и ту же величину, хоть и работают на различных диапазонах чувствительности.

Этот пример наглядно демонстрирует удобство и точность измерения различными приборами. Токовые клещи измерения постоянного тока менее распространены, чем конструкции для переменного, но в последнее время их производство значительно увеличилось.

Так же следует учитывать, что производители измерительного оборудования сейчас наладили выпуск клещей комбинированного использования, которыми можно работать в цепях постоянного и переменного тока. Такая конструкция, например, воплощена в модели Fluke 376 и ей подобных.

Приведенные на трех первых фотографиях токовые клещи обладают цифровым дисплеем, сразу отображающем первичные величины измеряемых параметров электрической схемы. Но, в арсенале измерительных средств электриков все еще работает большое количество приборов со стрелочными указателями и шкалой, состоящей из нескольких поддиапазонов.

При пользовании такими конструкциями необходимо внимательно снимать отсчет, а иногда и вводить поправочные коэффициенты.

По величине применяемого напряжения токовые клещи подразделяются на устройства, работающие:

Они отличаются классом защиты применяемой изоляции и требуют разного соблюдения правил безопасности.

Чтобы правильно пользоваться любыми подобными приборами необходимо знать принцип их работы и конструкцию.

Как устроены токовые измерительные клещи

Устройство различных моделей может значительно отличаться в зависимости от сроков их изготовления и сложности внутренней схемы. Но принципы замера и органы управления практически везде идентичны. Поэтому за основу изучения примем модель Fluke 376, которая обладает большими возможностями и, соответственно, имеет увеличенное количество функций и органов управления ими.

Принципы работы, заложенные в конструкцию

В диэлектрическом корпусе любого прибора размещены:

трансформатор тока с (а) разъемным магнитопрводом и системой рычагов его управления, (б) вторичной обмоткой;

измерительная система с информационным табло;

органы управления и переключения режимов работы;

Для питания токовых клещей может использоваться электрическая энергия измеряемой цепи или комплект автономных источников напряжения, например, двух батареек АА.

За основу работы принят обыкновенный трансформатор тока с разъемным магнитопроводом и вторичной обмоткой, витки которой пересекает магнитный поток, наводящий в них вторичный ток. Его величину, а в отдельных конструкциях и направление, определяет измерительная система, отображающая на дисплее конечный результат с учетом коэффициента трансформации в первичных амперах.

Чтобы выполнить замер необходимо проводник с током поместить внутрь магнитопровода. Для этого:

нажатием на клавишу разводят подвижные элементы магнитопровода;

вводят внутрь образовавшегося промежутка провод с током;

отпускают клавишу и отслеживают полное соприкосновение подвижных контактов.

При работе внутри тесных шкафов с большим количеством электрического оборудования иногда бывает сложно продеть наконечник раздвижного магнитопровода через проводник с током. Для упрощения подобной операции на модели Fluke 376 предусмотрен дополнительный измерительный датчик. Он входит в состав комплекта прибора и при необходимости легко подготавливается для проведения замера.

Для безопасного выполнения работ под напряжением клещи комплектуются измерительными концами с изолирующим наконечниками и колпачками. При установке в корпус прибора они утапливаются в его конструкции. В совокупности с хорошо изолированными наконечниками это позволяет снизить возможные ошибки в работе, исключить несанкционированное создание случайных коротких замыканий и получение электрических травм.

Органы управления токовых клещей

Положения кругового переключателя режимов показаны вставками текса на третьей сверху картинке. Их работу дополняют кнопки управления, расположенные на корпусе.

Кнопка ZERO используется для переключения внутри режимов клещей, установленных центральным круглым переключателем, а MIN/MAX — позволяет уточнять предел измерения.

Кнопка INRUSH предназначена для оценки пускового тока. Удобство пользования прибором в условиях затемненного рабочего места значительно обеспечивает встроенная подсветка, которая вводится в работу нажатием на крайнюю правую кнопку внизу с изображением освещения.

Чтобы зафиксировать текущие показания на дисплее у боковой поверхности клещей установлена кнопка HOLD.

У каких-то моделей токовых клещей часть этих функций может отсутствовать или реализовываться другим способами, но общие принципы измерения сохраняются для всех подобных приборов.

Как выполнять замеры токовыми клещами

Перед каждым измерением необходимо проверять влияние посторонних источников напряжения и создаваемых ими наводок на точность работы прибора.

Мощные асинхронные электродвигатели, силовые трансформаторы и автотрансформаторы, дроссели, сварочные аппараты, при работе могут создавать сильные электромагнитные поля, которые станут индуктировать наведенную ЭДС в магнитопроводе. Чтобы их учесть клещи ставят в положение измерения переменного тока, плотно замыкают раздвижные элементы магнитопровода и контролируют нулевое показание токов на дисплее.

Способы измерения токов

Конструкция измерительного прибора позволяет определить величину тока простыми действиями: установкой переключателей режима в соответствующее положение и вводом проводника в пространство раздвижного магнитопровода. Числовое выражение замеряемой величины автоматически высвечивается на дисплее.

Такая технология применяется на всех клещах без исключения. Но на усовершенствованных устройствах можно пользоваться датчиком IFLex. Он облегчает работу в стесненных условиях.

Подобная операция всегда выполняется для отдельного провода потому, что проходящий от него ток создает в магнитопроовде или датчике IFLex магнитный поток, который и преобразуется клещами в показание отсчета.

Если же внутри магнитопровода окажется помещено два проводника с током, то магнитные потоки от них сложатся и клещи покажут общий результат.

Поскольку при нормальной изоляции отсутствуют утечки, то токи в фазе и нуле будут равны по величине и противоположно направлены, как показано на фотографии стрелками и знаками +I и -I. Каждый из них создаст магнитный поток, которые сложатся и уничтожат действие друг друга. В результате на табло при нормальной изоляции должен отображаться нулевой результат.

Если же клещи показывают в такой ситуации другое значение, то это серьезная причина для поиска неисправности в действующей электропроводке.

Полезные советы для измерения токов

Дополнительный кабель с вилкой и розеткой

Для замера тока потребления электроприбора, например, утюга может возникнуть сложность с . В сплошном кабеле сделать это без его вскрытия невозможно. Вопрос можно легко решить подключением нагрузки через переходник с раздельными жилами.

Повышение чувствительности измерения для малых токов

У обычных клещей бывает сложно определить значения маленьких токов из-за низкой очувствленности прибора. Выход из этого положения довольно простой: пропустить проводник с измеряемым током через магнитопровод токовых клещей несколько раз, как показано на фотографии выше. В этом случае суммарный магнитный поток увеличивается пропорционально количеству витков и так же возрастает показание на дисплее.

Остается только величину отсчета разделить на количество витков и получить точное значение даже для маленьких токов.

Следует учитывать, что этот прием подходит только для работы с гибкими, изолированными проводниками.

Способы измерения напряжения

Использование токовых клещей в режиме вольтметра в принципе ничем не отличается от подобных измерений другими приборами.

Съёмные концы проводников устанавливают в гнезда клешей, которые предварительно переведены в режим измерения напряжения переключателями. Вторые концы изолированных проводов прикладывают к потенциальным клеммам и снимают отсчет на дисплее, как показано на фото выше.

Особенности измерения сопротивления, частоты. температуры

Способы измерения мощности потребления

Прямого метода замера и отсчета мощности у токовых клещей нет, но ими можно выполнить эту операцию косвенно. Для этого потребуется описанными выше приемами определить:

Можем сделать вывод, что мощность потребления составляет два киловатта.

Проверка отсутствия посторонних потребителей

С помощью токовых клещей можно проверить несанкционированное подключение потребителей к кабелю питания. Для этого достаточно на вводном щите установить клещи в режиме измерения нагрузки и, оставив обычное питание включенным, отключить все светильники и освободить все розетки от приборов, то есть обеспечить холостой ход для вводного кабеля.

Если клещи в этом случае покажут нулевое значение, то несанкционированного подключения и токов утечек нет. В противном случае необходимо внимательно разбираться с причиной образования подобной нагрузки.

1. Любой измерительный прибор предназначен для использования при определенных технических условиях и работах с конкретными нагрузками. С этими характеристиками следует ознакомится заранее и соблюдать их при эксплуатации.

Например, для приборов компании Fluke применяется маркировка CAT III 600 V или CAT III 300 V. Она указывает, что электрическая схема прибора выполнена с защитой от кратковременных перенапряжений в измеряемой сети до 600 или 300 вольт соответственно.

Если предел измеряемой величины неизвестен, то на приборе выставляют режим максимальной величины.

2. Рабочая изоляция на раздвижном магнитопроводе и измерительных кончиках предохраняет пользователя от создания несанкционированных коротких замыканий при работе под напряжением. Необходимо следить за ее состоянием. Особенно актуально это положение при замере токов на оголенных, неизолированных проводах.

3. Токовые клещи относятся к средствам измерения. Они должны проходить периодическую метрологическую поверку в электроизмерительной лаборатории и иметь ее штамп на корпусе или свидетельство о поверке, срок действия которых ограничен.

4. Поскольку токовые клещи используются для работ под напряжением, то обязательным условием их безопасной эксплуатации является периодическое испытание слоя изоляции на прочность в электроиспытательной лаборатории с оформлением протокола проверки и проставлением соответствующего штампа.

Без прохождения испытания изоляции и поверки использовать клещи в работе, даже только что приобретенные у производителя, запрещено правилами. Повреждения могут возникнуть при нарушении нормативов хранения или транспортировки. Предпродажная подготовка инструмента в магазине не способна выявить возникшие дефекты.

5. Перед измерениями сопротивлений необходимо убедиться в отсутствии на них потенциалов напряжений. Они могут не только влиять на точность показаний, но и повредить, сжечь чувствительные цепи измерения образованием опасных токов.

6. Работа с токовыми клещами под напряжением относится к разряду опасной для жизни человека. К ней допускается только обученный и подготовленный персонал с группой по электробезопасности не ниже третьей.

В статье рассматривается устройство токовых клещей, их использование для измерения переменного и постоянного тока без разрыва электрической цепи, приводятся методики осуществления измерений, сравнение наиболее распространенных моделей, рекомендации по выбору.

Видео:Клещи DT 266Скачать

Зачем нужны клещи токовые

Провести измерение протекающего по проводникам переменного или постоянного тока не разрывая электрическую цепь, можно только с помощью токовых клещей. Это позволяет контролировать потребляемую различными установками и приборами силу электрического тока без остановки работы оборудования и выполнения дополнительных монтажных работ. Благодаря этой особенности токовые клещи являются вторым по востребованности после мультиметра прибором в арсенале профессионального электрика.

Наиболее распространенная конструкция токовых клещей:

Магнитопровод в форме клещей.
Кнопка раскрытия магнитопровода.
Переключатель методики измерения.
Электронный дисплей.
Гнезда для подключения щупов.
Кнопка фиксации в памяти прибора результатов измерения.

Видео:DT 266ft Обзор и тест токовых клещей Жесть от производителя: непропай и лишние куски припоя на платеСкачать

Методы измерения

Для изготовления токочувствительной части данного прибора используется два типа чувствительных элементов, выполненных на базе датчика Холла или специального трансформатора. В зависимости от типа анализатора, токовые клещи могут измерять либо переменный и постоянный, либо только переменный ток. Рассмотрим принцип их работы боле подробно.

Токовые клещи переменного тока

Данные токовые клещи являются наиболее распространенными, что связано с простотой их конструкции и низкой стоимостью. Принцип их работы основан на использовании эффекта трансформаторного усиления сигнала.

1 — электрическая цепь; 2 — проводник; 3 — трансформатор; 4 — амперметр ; 5 — магнитопровод

Измерение производится очень просто:

В раздвижной магнитопровод заводится проводник, на котором необходимо измерять ток.
Этот проводник для намотанной на магнитопровод катушки является первичной обмоткой трансформатора.
В зависимости от величины переменного тока, протекающего через проводник, будет изменяться напряжение на выходе измерительного элемента.

Токовые клещи постоянного тока

Данные приборы появились после обнаружения так называемого эффекта Холла — изменение напряженности магнитного поля в проводнике, через который протекает электрический ток, способствующий формированию в точке измерения потенциала, соответствующего величине приложенного к полупроводнику магнитного потока. На базе этого эффекта разработан специальный датчик, чувствительный как к переменному, так и постоянному магнитному полю.

1 — магнитопровод; 2 — основной ток; 3 — проводник; 4 — датчик Холла; 5 — выходной ток; 6 — компенсационная катушка

Дополнительным преимуществом использования датчика Холла является его быстродействие, что позволяет использовать приборы, построенные на его базе, для выявления коротких бросков тока.

Видео:ОНЛАЙН ТРЕЙД.РУ - Токовые клещи MASTECH M266CСкачать

Измерение токовыми клещами

Существует несколько методов измерения протекающего через проводник тока.

Измерение тока, протекающего по одному проводнику

Это наиболее распространенный способ измерения. Проводник заводится в магнитопроводные клещи, которые располагаются под прямым углом к плоскости проводника. На приборе выставляется требуемый диапазон измерения. Величина измеренного тока будет выведена на экран прибора.

Одновременное измерение тока, протекающего по нескольким проводникам

Если в магнитопровод токовых клещей завести сразу несколько проводников, то прибор измеряет разностную величину протекающего по ним тока. Например, если для сети 220 В производить одновременное измерение тока на «фазе» и «нуле» одной цепи, то прибор покажет ток утечки в нагрузке.

Усиление слабых сигналов

Для измерения малых величин тока допускается усиливать подаваемый на датчик сигнал за счет намотки проводника на магнитопровод прибора. При этом реальное значение протекающего по нему тока определяется путем деления полученного на индикации прибора значения тока на количество сделанных проводом витков.

Токовые клещи с цифровой индикацией

Большинство современных приборов выпускаются с микроконтроллерной системой обработки сигналов, это позволяет упростить считывания показаний прибора, использовать автоматическую калибровку диапазона измерения, организовать запись измеренной величины тока в память прибора.

низкая точность измерения тока, отличающегося по форме от синусоиды.

Токовые клещи для подключения к мультиметрам и осциллографам

Данная разновидность измерительных приборов используется для расширения возможностей уже имеющихся приборов (мультиметров, осциллографов и т. д.). Основной их особенностью является отсутствие на корпусе прибора индикации измеряемого сигнала.

Видео:Краткий обзор и калибровка мультиметра (токовых клещей) Mastech M266C (отзывы в Плеер. Ру).Скачать

Дополнительные возможности токовых клещей

Поскольку в составе цифровых токовых клещей уже есть АЦП, использующийся для обработки аналоговых сигналов, большинство производителей делают данный прибор универсальным, добавляя в него возможность измерения напряжения и сопротивления цепи, температуры и т. д.

Многие приборы сочетают в себе возможности полноценного мультиметра и токовых клещей, при этом их стоимость лишь незначительно выше аналогов, но на порядок дороже аналогичных по классу мультиметров.

Осуществляя выбор токовых клещей, необходимо определиться с их возможностями (измерение переменного или переменного и постоянного тока), формой (приставка или полноценный прибор, спецформа и т. д.), с необходимой точностью измерения, диапазоном рабочих частот, наличия у прибора нужных для работы дополнительных функций. Только сопоставив желаемый функционал и финансовые возможности, можно сделать приобретение наиболее практичного и удобного прибора.

Видео:ремонт UNI-T, UT204 TRUE RMSСкачать
